Antena FM DIY: Popraw odbiór radia tanio i skutecznie!

Cześć! Jeśli borykasz się ze słabym odbiorem ulubionych stacji radiowych FM, a szum i zaniki sygnału psują Ci przyjemność słuchania, ten poradnik jest właśnie dla Ciebie. Pokażę Ci, jak samodzielnie zbudować prostą, ale niezwykle skuteczną antenę dipolową, która znacząco poprawi jakość dźwięku w Twoim amplitunerze. To rozwiązanie jest tanie, nie wymaga specjalistycznej wiedzy, a satysfakcja z samodzielnego wykonania gwarantowana!

Popraw odbiór radia: zbuduj prostą antenę FM samodzielnie

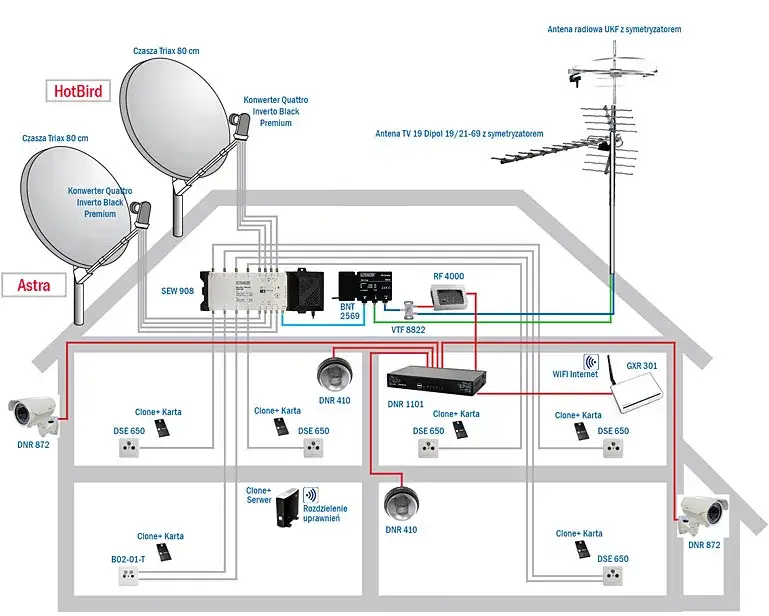

Znasz to uczucie, prawda? Włączasz radio, chcesz posłuchać ulubionej audycji, a zamiast czystego dźwięku słyszysz irytujący szum, trzaski i zaniki sygnału. To frustrujące, zwłaszcza gdy masz dobry sprzęt audio. Często problemem nie jest sam amplituner, lecz słaba antena dołączona do zestawu lub jej brak. Na szczęście, nie musisz wydawać fortuny na drogie rozwiązania. Chcę Ci pokazać, jak w kilku prostych krokach zbudować własną, skuteczną antenę dipolową, która znacząco poprawi jakość odbioru. To naprawdę proste, a ja poprowadzę Cię przez cały proces.

Zanim zaczniesz: niezbędne narzędzia i materiały za kilka złotych

Zanim zabierzemy się do pracy, upewnij się, że masz pod ręką wszystkie potrzebne materiały. Jak zobaczysz, lista jest krótka, a koszty minimalne. Wierzę, że większość z tych rzeczy masz już w domu lub kupisz je za grosze w każdym sklepie elektronicznym czy markecie budowlanym.

• Kabel koncentryczny 75 Ohm: To podstawa naszej anteny. Taki sam kabel, jakiego używa się do podłączenia telewizora. Potrzebujesz około 2-3 metrów, w zależności od tego, jak daleko od amplitunera chcesz umieścić antenę.
• Wtyk antenowy typu F lub wtyk separujący/przejściówka: Wybór zależy od wejścia antenowego w Twoim amplitunerze. Nowsze modele mają zazwyczaj gwintowane wejścia typu F, starsze wejścia na wcisk (symetryczne 300 omów). Sprawdź to przed zakupem!
• Narzędzia: Ostre nożyczki lub nożyk do tapet, miarka, ewentualnie kombinerki do zaciskania wtyku.

Jaką autostradę dla sygnału wybrać? Kilka słów o kablu koncentrycznym 75 omów

Możesz się zastanawiać, dlaczego upieram się przy kablu koncentrycznym o impedancji 75 omów. Otóż, jest to standard dla sygnałów radiowych i telewizyjnych w naszych domach. Kabel ten, dzięki swojej budowie (żyła środkowa, izolacja, ekran, izolacja zewnętrzna), skutecznie chroni sygnał przed zakłóceniami zewnętrznymi i minimalizuje jego straty. To właśnie on będzie "autostradą" dla fal radiowych, prowadząc je prosto do Twojego amplitunera. Użycie innego kabla, np. zwykłego dwużyłowego, znacząco obniżyłoby skuteczność naszej anteny, dlatego nie warto na tym oszczędzać.

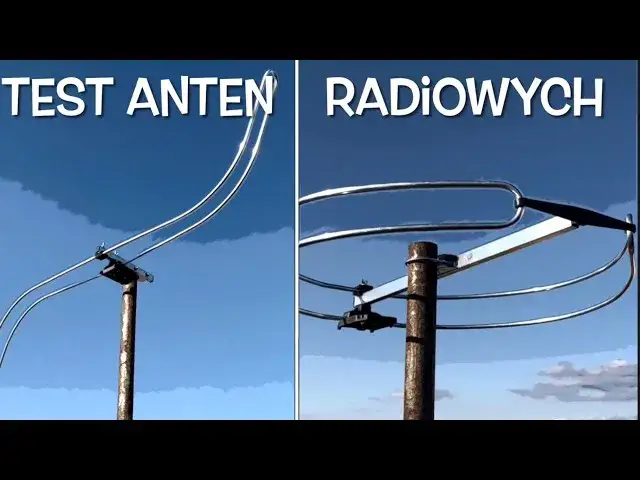

Główny projekt: budujemy dipol FM, czyli twoją nową, skuteczną antenę

Skoro mamy już wszystkie materiały i rozumiemy, dlaczego wybieramy właśnie kabel koncentryczny, możemy przejść do sedna, czyli budowy naszej anteny. Proces jest naprawdę prosty, a ja postaram się wyjaśnić każdy krok tak, abyś bez problemu sobie z nim poradził. Przygotuj się na małą dawkę majsterkowania!

Krok 1: matematyka w służbie muzyki jak precyzyjnie obliczyć wymiary anteny?

Kluczem do skuteczności anteny dipolowej jest jej długość, która musi być dopasowana do długości fali radiowej. Nie martw się, nie będziemy wchodzić w skomplikowane wzory fizyczne. Wystarczy prosta matematyka. Pasmo FM w Polsce obejmuje częstotliwości od 88 do 108 MHz. Aby antena była jak najbardziej uniwersalna, obliczymy jej wymiary dla środkowej częstotliwości pasma, czyli 98 MHz. Oto jak to zrobić:

1. Podstawowy wzór: Długość jednego ramienia dipola półfalowego obliczamy ze wzoru: 7200 / częstotliwość w MHz.
2. Dla 98 MHz: Podstawiamy naszą częstotliwość do wzoru: 7200 / 98 = około 73,47 cm.
3. Zaokrąglenie: Dla uproszczenia i praktycznego zastosowania, przyjmijmy, że długość jednego ramienia dipola powinna wynosić około 73,5 cm.
4. Całkowita długość: Antena dipolowa składa się z dwóch ramion, więc jej całkowita długość (rozłożona na płasko w kształcie litery "T") wyniesie około 2 x 73,5 cm = 147 cm.

Pamiętaj, precyzja ma znaczenie! Im dokładniej dopasujesz długość ramion, tym skuteczniejsza będzie Twoja antena.

Krok 2: przygotowanie kabla, czyli jak sprawnie zdjąć izolację i nie uszkodzić ekranu

Teraz, gdy znamy już wymiary, czas na przygotowanie kabla. Ten etap wymaga nieco ostrożności, aby nie uszkodzić delikatnych elementów kabla.

1. Odmierz i odetnij: Odmierz odpowiedni odcinek kabla koncentrycznego. Potrzebujesz około 147 cm na samą antenę (dwa ramiona po 73,5 cm) plus zapas na podłączenie do amplitunera (np. 1-2 metry). Odetnij kabel.
2. Zdejmij izolację zewnętrzną (pierwsze ramię): Na jednym końcu kabla, odetnij zewnętrzną izolację (zwykle czarną lub białą) na długość około 73,5 cm. Rób to bardzo delikatnie, używając ostrego nożyka lub nożyczek, aby nie uszkodzić znajdującego się pod nią ekranu (oplotu i folii).
3. Odsłoń i zabezpiecz ekran (pierwsze ramię): Po zdjęciu zewnętrznej izolacji zobaczysz oplot z cienkich drucików i często aluminiową folię. Ostrożnie odwiń oplot i folię do tyłu, tak aby odsłonić wewnętrzną izolację i żyłę środkową. Możesz je skręcić razem, tworząc jedno z ramion dipola.
4. Zdejmij izolację wewnętrzną (pierwsze ramię): Z żyły środkowej, która jest teraz odsłonięta, zdejmij wewnętrzną izolację (zazwyczaj białą) na długość około 1-2 cm. To będzie punkt podłączenia.
5. Powtórz dla drugiego ramienia: Teraz, idąc od końca kabla, który będzie podłączony do amplitunera, odmierz 73,5 cm i w tym miejscu również zdejmij zewnętrzną izolację na długość około 73,5 cm. Powtórz kroki 3 i 4. W ten sposób uzyskasz dwa "rozdzielone" końce kabla, z których każdy ma odsłonięty ekran i żyłę środkową.

Pamiętaj, aby nie uszkodzić żyły środkowej ani ekranu podczas zdejmowania izolacji. To kluczowe dla prawidłowego działania anteny.

Krok 3: formowanie serca anteny tworzymy ramiona dipola w kształcie litery "T"

Mamy już przygotowany kabel z odsłoniętymi elementami. Teraz musimy nadać mu odpowiedni kształt, aby stworzyć dipol.

1. Znajdź środek: Po przygotowaniu obu końców kabla, znajdź punkt, w którym zaczyna się rozdzielenie na ekran i żyłę środkową (czyli tam, gdzie skończyła się zewnętrzna izolacja). To będzie środek Twojej anteny.
2. Rozdziel ramiona: Na każdym z końców kabla, gdzie zdjęta jest zewnętrzna izolacja, masz teraz dwa elementy: skręcony ekran (z folią) i żyłę środkową (z izolacją wewnętrzną, którą częściowo zdjęliśmy).
3. Formuj literę "T": Zagnij ekran w jednym kierunku, a żyłę środkową w przeciwnym, tak aby tworzyły prostą linię, prostopadłą do głównego odcinka kabla. Wyobraź sobie, że tworzysz literę "T".
4. Sprawdź długości: Upewnij się, że każde z ramion (ekran i żyła środkowa) ma obliczoną wcześniej długość około 73,5 cm. Jeśli jest za długie, delikatnie przytnij.

Twoja antena dipolowa w kształcie litery "T" jest już prawie gotowa! Ramiona powinny być możliwie proste i rozłożone.

Krok 4: wielki finał jak prawidłowo podłączyć nową antenę do twojego amplitunera

Ostatni, ale równie ważny krok to podłączenie anteny do Twojego amplitunera. Sposób podłączenia zależy od typu gniazda antenowego w Twoim sprzęcie.

Na końcu kabla, który nie jest częścią anteny (czyli tym, który idzie do amplitunera), musisz zamontować odpowiedni wtyk:

• Dla nowszych amplitunerów z wejściem typu F (gwintowanym): To najprostsza opcja. Zdejmij zewnętrzną izolację kabla na około 1-1,5 cm, odwiń ekran i folię do tyłu, a następnie zdejmij izolację z żyły środkowej na około 0,5 cm. Nakręć wtyk F na kabel tak, aby żyła środkowa wystawała z przodu wtyku. Upewnij się, że ekran nie dotyka żyły środkowej.
• Dla starszych modeli z wejściami na wcisk (symetryczne 300 omów): Te wejścia często są oznaczone jako "FM 300 Ohm" i mają dwa małe otwory. W tym przypadku potrzebujesz specjalnej wtyczki-przejściówki, nazywanej symetryzatorem antenowym (czasem sprzedawanej jako "antena FM do amplitunera"). Podłącz kabel koncentryczny do symetryzatora (zazwyczaj ma on wejście F lub zaciski), a następnie dwa cienkie przewody symetryzatora podłącz do wejść 300 Ohm w amplitunerze.

Po podłączeniu wtyku, wsuń go lub wkręć w odpowiednie gniazdo w Twoim amplitunerze. Gratulacje, Twoja antena jest gotowa do pracy!

Gdzie umieścić swoją nową antenę, by wycisnąć z niej maksimum?

Nawet najlepiej zbudowana antena nie spełni swojej roli, jeśli zostanie źle umieszczona. Lokalizacja ma ogromne znaczenie dla jakości odbioru. Chcę Ci przekazać kilka sprawdzonych wskazówek, które pomogą Ci znaleźć idealne miejsce dla Twojej nowej anteny.

Pionowo czy poziomo? Sprawdź, jak polaryzacja fal wpływa na jakość dźwięku

To bardzo ważna kwestia, o której często się zapomina. Fale radiowe mogą być nadawane w różnej polaryzacji poziomej (H) lub pionowej (V). W Polsce sygnał radiowy FM jest nadawany głównie w polaryzacji pionowej. Co to oznacza dla Ciebie? Aby uzyskać najlepszy odbiór, Twoja antena dipolowa powinna być zamontowana w pozycji pionowej. Oznacza to, że ramiona "T" powinny być skierowane do góry i do dołu, a nie na boki. Dzięki temu antena będzie optymalnie zbierać sygnał.

Wysokość ma znaczenie znajdź najlepsze miejsce w swoim pokoju

Lokalizacja anteny w pokoju to często kwestia eksperymentów, ale są pewne ogólne zasady, które pomogą Ci zacząć. Z mojego doświadczenia wynika, że te wskazówki są najskuteczniejsze:

• Jak najwyżej to możliwe: Im wyżej umieścisz antenę, tym mniej przeszkód (ścian, mebli) będzie na drodze sygnału. Spróbuj zawiesić ją blisko sufitu.
• Blisko okna: Okna to naturalne "otwory" w ścianach, przez które sygnał radiowy może łatwiej dotrzeć do anteny. Umieszczenie jej blisko okna często daje znaczną poprawę.
• Z dala od zakłóceń: Staraj się trzymać antenę z dala od dużych metalowych przedmiotów (np. kaloryferów, lodówek) oraz urządzeń elektronicznych, które mogą generować zakłócenia (np. komputerów, telewizorów, ładowarek).

Pamiętaj, że nawet kilka centymetrów w bok lub w górę może zrobić dużą różnicę. Nie bój się eksperymentować!

A co, jeśli nie masz kabla koncentrycznego? Plan B, czyli antena w 60 sekund

Rozumiem, że czasem nie ma czasu ani możliwości na budowę pełnoprawnej anteny dipolowej. Może potrzebujesz szybkiego rozwiązania "na już" lub po prostu nie masz pod ręką kabla koncentrycznego. W takiej sytuacji istnieje prosty, choć mniej skuteczny, sposób na poprawę odbioru. To taki plan B, który może doraźnie uratować sytuację.

Jak kawałek zwykłego przewodu może uratować sytuację?

Jeśli naprawdę nie masz kabla koncentrycznego, możesz spróbować użyć kawałka zwykłego, pojedynczego przewodu elektrycznego. Wystarczy, że:

• Weźmiesz około 75 do 150 cm izolowanego przewodu (np. z instalacji elektrycznej).
• Odizolujesz około 1-2 cm na jednym z końców.
• Włożysz odizolowany koniec bezpośrednio w jedno z gniazd antenowych w amplitunerze (jeśli masz wejście 300 Ohm, wsuń w jedno z nich; jeśli masz wejście F, możesz spróbować delikatnie wcisnąć w otwór lub owinąć wokół gwintu, choć to nie jest idealne rozwiązanie).

Rozciągnij przewód pionowo lub poziomo, eksperymentując z jego ułożeniem. To rozwiązanie jest znacznie mniej efektywne niż dipol z kabla koncentrycznego, ponieważ nie jest ekranowane i nie jest optymalnie dopasowane impedancyjnie, ale w wielu przypadkach może znacząco poprawić odbiór w porównaniu do braku jakiejkolwiek anteny.

Sygnał wciąż jest za słaby? Najczęstsze błędy i proste sposoby na ich naprawę

Zbudowałeś antenę, podłączyłeś ją, umieściłeś w dobrym miejscu, a sygnał nadal nie jest idealny? Nie martw się, to się zdarza. Często problemem są drobne niedopatrzenia, które łatwo naprawić. Chcę Ci pomóc zdiagnozować i rozwiązać najczęstsze problemy.

Sprawdź połączenia czy wszystko jest solidnie zamocowane?

To podstawowa, ale często pomijana kwestia. Luźne lub źle wykonane połączenia to jedna z głównych przyczyn słabego sygnału. Upewnij się, że:

• Wtyk antenowy jest solidnie zamocowany na kablu i dobrze wkręcony/wsunięty do gniazda w amplitunerze.
• Żyła środkowa i ekran w antenie nie stykają się ze sobą w miejscach, gdzie nie powinny.
• Izolacja jest zdjęta prawidłowo, a żadne luźne druciki ekranu nie dotykają żyły środkowej.

Nawet minimalny luz może prowadzić do zakłóceń lub całkowitego braku sygnału. Sprawdź wszystko dokładnie!

Przeczytaj również: RMF FM: Lider słuchalności co gra, kto prowadzi, gdzie słuchać?

Eksperymentuj z lokalizacją czasem centymetry decydują o sukcesie

To, co dla mnie jest optymalnym miejscem, dla Ciebie może być zupełnie nieefektywne. Każde pomieszczenie jest inne, ma inną konstrukcję, inne przeszkody i inne źródła zakłóceń. Dlatego eksperymentowanie z lokalizacją anteny jest kluczowe. Spróbuj:

• Przesuwać antenę o kilka centymetrów w różnych kierunkach (góra, dół, lewo, prawo).
• Zmieniać jej wysokość.
• Delikatnie zmieniać orientację (pionowo, ale może lekko pod kątem).

Często zdarza się, że przesunięcie anteny o zaledwie 5-10 centymetrów w bok lub w górę może znacząco poprawić jakość odbioru. Bądź cierpliwy, a na pewno znajdziesz to "złote miejsce" dla swojej anteny.
