Jak podłączyć gramofon do kina domowego? Kompletny poradnik!

W ostatnich latach obserwujemy prawdziwy renesans płyt winylowych, a co za tym idzie rosnące zainteresowanie tym, jak włączyć gramofon do nowoczesnego systemu audio. Wielu z nas posiada już rozbudowane kino domowe i naturalnie chce cieszyć się ciepłym, analogowym brzmieniem winyli, wykorzystując do tego istniejący sprzęt. Ten przewodnik powstał, aby krok po kroku przeprowadzić Cię przez proces podłączania gramofonu do amplitunera kina domowego, niezależnie od tego, jaki sprzęt posiadasz.

Zanim zaczniesz: szybka diagnoza Twojego sprzętu audio

Zanim przystąpisz do podłączania kabli, kluczowe jest, abyś dokładnie poznał swój sprzęt. Prawidłowe rozpoznanie typu gramofonu i dostępnych wejść w amplitunerze to podstawa sukcesu. Z mojego doświadczenia wiem, że to właśnie na tym etapie najczęściej pojawiają się pierwsze wątpliwości, które łatwo rozwiać, poświęcając chwilę na "audyt" swojego zestawu.

Krok 1: Zidentyfikuj swój gramofon czy ma wbudowany przedwzmacniacz?

Rozpoznanie typu gramofonu jest pierwszym i najważniejszym krokiem. Od tego zależy, jak będziesz musiał go podłączyć.

• Gramofony bez wbudowanego przedwzmacniacza: To klasyczne modele. Z tyłu gramofonu znajdziesz tylko wyjścia RCA (czerwone i białe) oraz często terminal uziemiający (GND). Wymagają zewnętrznego przedwzmacniacza gramofonowego lub amplitunera z dedykowanym wejściem PHONO.
• Gramofony z wbudowanym przedwzmacniaczem: Te modele są bardziej uniwersalne. Zazwyczaj posiadają przełącznik z tyłu, oznaczony jako PHONO/LINE lub podobnie. Ustawienie na "LINE" oznacza, że wbudowany preamp jest aktywny, a gramofon może być podłączony do dowolnego wejścia liniowego w amplitunerze.
• Gramofony z wbudowanym przedwzmacniaczem i modułem Bluetooth: To najnowocześniejsze rozwiązanie. Oprócz przełącznika PHONO/LINE, mają również przycisk parowania Bluetooth. Pozwalają na bezprzewodowe przesyłanie dźwięku, co jest bardzo wygodne, choć z mojego punktu widzenia, dla purystów dźwięku, połączenie kablowe zawsze będzie preferowane.

Krok 2: Sprawdź tylny panel amplitunera czego szukasz i co oznaczają te wszystkie gniazda?

Teraz czas na Twój amplituner kina domowego. Nowoczesne modele, skupione na cyfrowym dźwięku przestrzennym, często pomijają dedykowane wejścia analogowe, a zwłaszcza te przeznaczone dla gramofonów. Musisz sprawdzić, jakie wejścia analogowe RCA (czerwone i białe) są dostępne.

• Wejście PHONO: Jeśli masz szczęście, Twój amplituner posiada wejście oznaczone jako PHONO. Obok niego zazwyczaj znajduje się mały, metalowy zacisk opisany jako GND (Ground). To idealne rozwiązanie dla gramofonów bez wbudowanego przedwzmacniacza, ponieważ wejście PHONO w amplitunerze ma już wbudowany preamp.
• Wejścia liniowe (AUX, CD, TAPE, AUDIO IN): To standardowe wejścia analogowe RCA (czerwone i białe), które znajdziesz w każdym amplitunerze. Służą do podłączania odtwarzaczy CD, magnetofonów, tunerów radiowych itp. Są idealne dla gramofonów z wbudowanym przedwzmacniaczem. Jeśli Twój gramofon nie ma preampa, a amplituner nie ma wejścia PHONO, będziesz potrzebował zewnętrznego przedwzmacniacza gramofonowego, aby podłączyć go do jednego z tych wejść.

Podłączanie gramofonu do kina domowego: przewodnik krok po kroku

Skoro już wiesz, jaki masz sprzęt, możemy przejść do konkretów. Poniżej przedstawię najpopularniejsze scenariusze podłączenia, abyś mógł znaleźć rozwiązanie idealnie dopasowane do Twojej konfiguracji. Pamiętaj, że każdy z tych scenariuszy ma swoje specyficzne wymagania, więc postępuj zgodnie z instrukcjami.

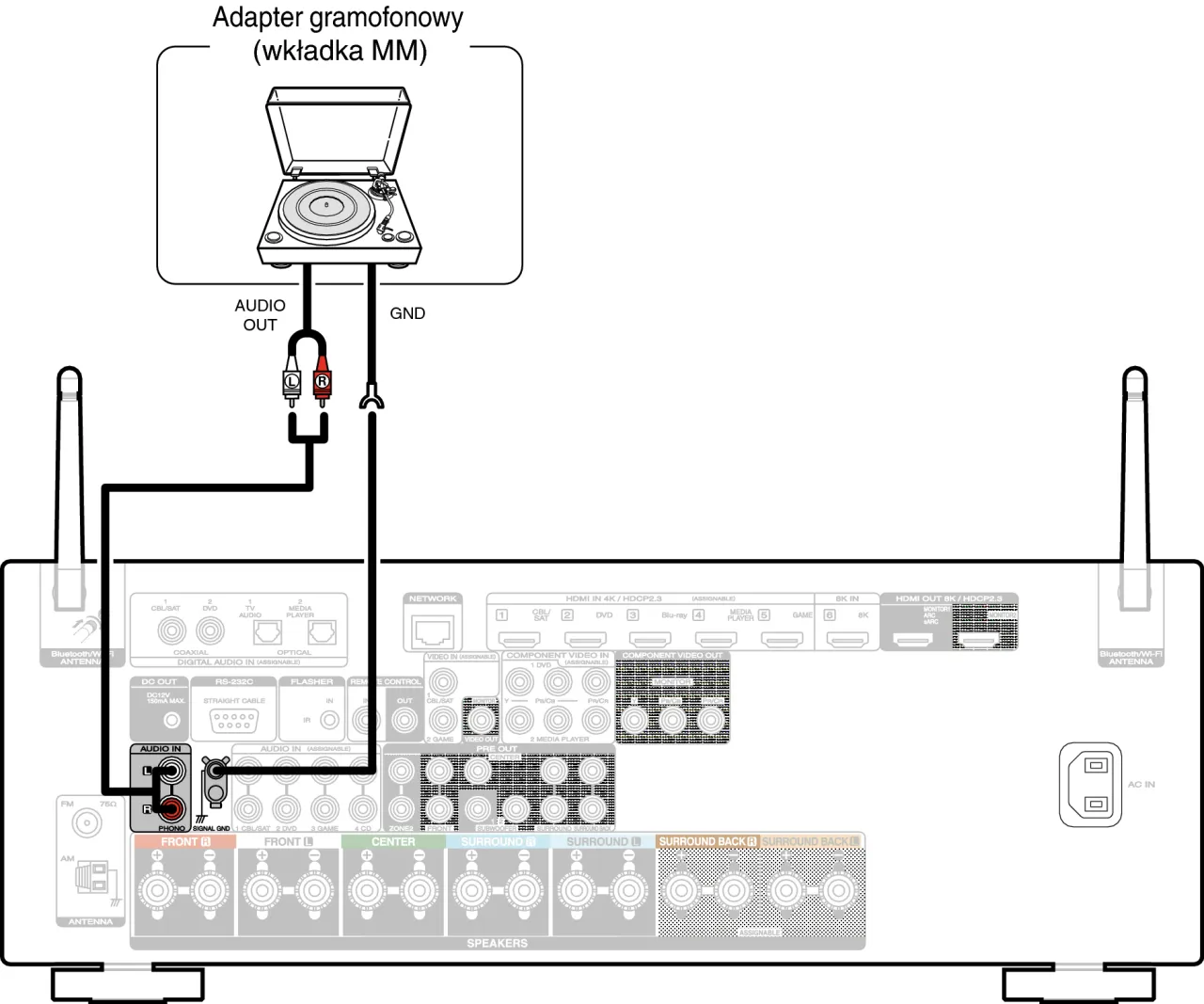

Scenariusz 1 (idealny): Twój amplituner ma wejście PHONO

To najprostsza i często preferowana metoda, jeśli Twój sprzęt na to pozwala. Zakładamy, że masz gramofon bez wbudowanego przedwzmacniacza.

1. Upewnij się, że gramofon jest wyłączony i odłączony od zasilania. Amplituner również powinien być wyłączony.
2. Podłącz kable RCA: Weź kabel RCA (zazwyczaj czerwony i biały) i podłącz go do wyjść audio z tyłu gramofonu. Czerwony do czerwonego, biały do białego.
3. Podłącz do wejścia PHONO w amplitunerze: Drugi koniec kabla RCA podłącz do wejścia oznaczonego jako PHONO na tylnym panelu amplitunera. Ponownie, upewnij się, że kolory się zgadzają.
4. Podłącz przewód uziemiający (GND): Obok wejścia PHONO w amplitunerze znajdziesz mały metalowy zacisk oznaczony jako GND. Podłącz do niego cienki przewód uziemiający, który zazwyczaj wychodzi z gramofonu. Drugi koniec tego przewodu podłącz do odpowiedniego zacisku GND na gramofonie (jeśli jest). To kluczowe, aby uniknąć buczenia!
5. Włącz zasilanie: Podłącz gramofon i amplituner do prądu, a następnie włącz oba urządzenia.
6. Wybierz źródło: Na amplitunerze wybierz wejście PHONO.
7. Gotowe! Możesz zacząć słuchać muzyki.

Scenariusz 2 (najczęstszy): Gramofon bez przedwzmacniacza i amplituner bez wejścia PHONO

Ten scenariusz jest bardzo powszechny, zwłaszcza w przypadku nowoczesnych amplitunerów kina domowego. Będziesz potrzebował zewnętrznego przedwzmacniacza gramofonowego.

1. Upewnij się, że gramofon jest wyłączony i odłączony od zasilania. Amplituner również powinien być wyłączony.
2. Podłącz gramofon do przedwzmacniacza: Weź kabel RCA z gramofonu i podłącz go do wejść oznaczonych jako INPUT lub PHONO IN w zewnętrznym przedwzmacniaczu. Pamiętaj o zgodności kolorów (czerwony do czerwonego, biały do białego).
3. Podłącz przewód uziemiający (GND) do przedwzmacniacza: Jeśli gramofon ma przewód uziemiający, podłącz go do zacisku GND w zewnętrznym przedwzmacniaczu. To bardzo ważne dla eliminacji buczenia.
4. Podłącz przedwzmacniacz do amplitunera: Użyj drugiego kabla RCA (nie zawsze jest w zestawie z preampem) i podłącz go z wyjść OUTPUT lub LINE OUT przedwzmacniacza do dowolnego wolnego wejścia liniowego w amplitunerze (np. AUX, CD, TAPE, AUDIO IN).
5. Podłącz przewód uziemiający (GND) przedwzmacniacza do amplitunera (opcjonalnie): Niektóre przedwzmacniacze mają własny zacisk GND, który można połączyć z GND amplitunera, jeśli ten posiada taki zacisk. Moja rada: spróbuj najpierw bez tego połączenia, a jeśli pojawi się buczenie, wtedy je dodaj.
6. Włącz zasilanie: Podłącz gramofon, przedwzmacniacz i amplituner do prądu. Najpierw włącz przedwzmacniacz, potem gramofon, a na końcu amplituner.
7. Wybierz źródło: Na amplitunerze wybierz wejście liniowe, do którego podłączyłeś przedwzmacniacz (np. AUX).
8. Gotowe! Teraz możesz cieszyć się dźwiękiem.

Sygnał z wkładki gramofonowej jest znacznie cichszy niż z innych źródeł (np. odtwarzacza CD) i wymaga specjalnej korekcji RIAA. Do wzmocnienia i wyrównania tego sygnału służy przedwzmacniacz gramofonowy. Bez niego dźwięk będzie bardzo cichy i pozbawiony basów.

Scenariusz 3 (wygodny): Posiadasz gramofon z wbudowanym przedwzmacniaczem

Ten scenariusz jest bardzo prosty, ponieważ Twój gramofon sam zajmuje się wzmocnieniem sygnału. Nie potrzebujesz ani wejścia PHONO w amplitunerze, ani zewnętrznego preampa.

1. Upewnij się, że gramofon jest wyłączony i odłączony od zasilania. Amplituner również powinien być wyłączony.
2. Ustaw przełącznik PHONO/LINE: Zlokalizuj przełącznik na tylnym panelu gramofonu (jeśli go posiada) i upewnij się, że jest ustawiony w pozycji LINE (lub podobnej, oznaczającej aktywny wbudowany preamp).
3. Podłącz kable RCA: Podłącz kable RCA z wyjść gramofonu do dowolnego wolnego wejścia liniowego w amplitunerze (np. AUX, CD, TAPE, AUDIO IN). Pamiętaj o zgodności kolorów.
4. Podłącz przewód uziemiający (GND) (jeśli jest): Jeśli Twój gramofon posiada przewód uziemiający, a amplituner ma zacisk GND, możesz je połączyć, aby zminimalizować ryzyko buczenia. W wielu przypadkach gramofony z wbudowanym preampem nie wymagają dodatkowego uziemienia, ale warto spróbować, jeśli pojawią się zakłócenia.
5. Włącz zasilanie: Podłącz gramofon i amplituner do prądu, a następnie włącz oba urządzenia.
6. Wybierz źródło: Na amplitunerze wybierz wejście liniowe, do którego podłączyłeś gramofon (np. AUX).
7. Gotowe! Ciesz się muzyką.

Scenariusz 4 (nowoczesny): Jak podłączyć gramofon bezprzewodowo przez Bluetooth?

Jeśli Twój gramofon ma wbudowany moduł Bluetooth, a Twój amplituner kina domowego posiada odbiornik Bluetooth, możesz cieszyć się wygodą bezprzewodowego połączenia. Pamiętaj jednak, że Bluetooth może wprowadzać pewne kompresje sygnału, co dla niektórych audiofilów może być kompromisem w jakości dźwięku.

• Upewnij się, że oba urządzenia są włączone i znajdują się w zasięgu Bluetooth (zazwyczaj do 10 metrów).
• Włącz tryb parowania w gramofonie: Zazwyczaj jest to przycisk oznaczony symbolem Bluetooth, który należy przytrzymać, aż dioda zacznie migać, sygnalizując tryb parowania.
• Włącz tryb parowania w amplitunerze: Na pilocie lub panelu amplitunera wybierz źródło Bluetooth i aktywuj tryb parowania. Amplituner powinien zacząć wyszukiwać dostępne urządzenia.
• Połącz urządzenia: Gdy nazwa Twojego gramofonu pojawi się na wyświetlaczu amplitunera (lub w aplikacji sterującej), wybierz ją, aby nawiązać połączenie. Dioda na gramofonie powinna zaświecić się światłem ciągłym, sygnalizując udane sparowanie.
• Gotowe! Możesz odtwarzać muzykę z gramofonu bez użycia kabli.

Niezbędny sprzęt i akcesoria: co warto mieć?

Podłączenie gramofonu to jedno, ale aby cieszyć się naprawdę dobrym dźwiękiem, warto zwrócić uwagę na kilka kluczowych akcesoriów. Z mojego doświadczenia wiem, że inwestycja w odpowiednie kable czy przedwzmacniacz potrafi znacząco podnieść jakość odsłuchu.

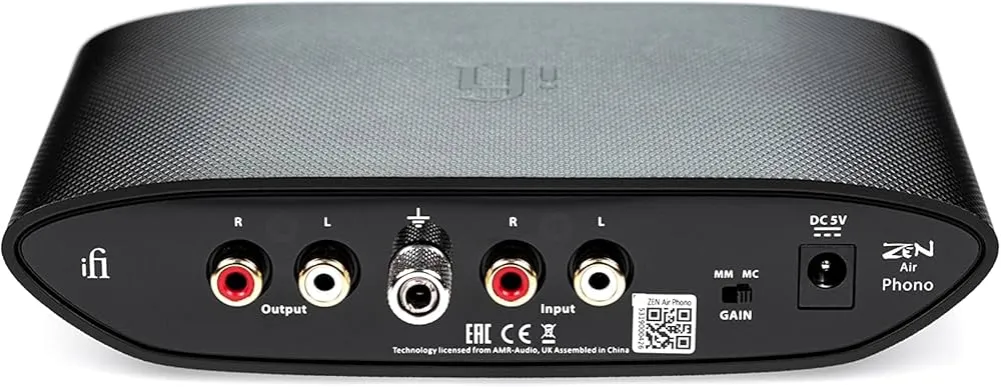

Zewnętrzny przedwzmacniacz gramofonowy jaki wybrać i na co zwrócić uwagę?

Jeśli Twój gramofon nie ma wbudowanego preampa, a amplituner nie posiada wejścia PHONO, zewnętrzny przedwzmacniacz jest absolutnie niezbędny. Jego rola to nie tylko wzmocnienie sygnału, ale także zastosowanie korekcji RIAA, która jest kluczowa dla prawidłowego odtwarzania winyli.

• Budżet: Przedwzmacniacze dostępne są w szerokim zakresie cenowym. Dla początkujących wystarczą sprawdzone, budżetowe modele, które oferują solidną jakość dźwięku. Wraz ze wzrostem ceny rośnie jakość komponentów i precyzja korekcji.
• Typ wkładki: Wkładki gramofonowe dzielą się na MM (Moving Magnet) i MC (Moving Coil). Większość budżetowych i średniej klasy gramofonów używa wkładek MM. Upewnij się, że wybrany przedwzmacniacz obsługuje typ wkładki, którą posiadasz (większość uniwersalnych preampów obsługuje MM, niektóre droższe modele mają przełącznik MM/MC).
• Jakość wykonania: Szukaj przedwzmacniaczy z solidną obudową, która minimalizuje zakłócenia. Dobrej jakości zasilacz również ma znaczenie.
• Recenzje: Zawsze warto poszukać recenzji i opinii innych użytkowników.

Kable RCA i przewód uziemiający czy ich jakość naprawdę ma znaczenie?

W świecie audio często toczy się debata na temat wpływu kabli na jakość dźwięku. Moja perspektywa jest taka: choć nie musisz od razu inwestować w kable za tysiące złotych, unikanie najtańszych, cienkich przewodów jest rozsądne. Dobrej jakości kable RCA z solidnym ekranowaniem mogą pomóc w minimalizacji zakłóceń i zapewnieniu czystszego sygnału.

Niezwykle ważny jest również przewód uziemiający (GND). Jego prawidłowe podłączenie eliminuje tzw. pętle mas, które są główną przyczyną irytującego buczenia lub przydźwięku w głośnikach. Jeśli Twój gramofon lub przedwzmacniacz ma oddzielny przewód GND, zawsze podłącz go do odpowiedniego zacisku w amplitunerze lub przedwzmacniaczu.

Coś poszło nie tak? Najczęstsze problemy i ich rozwiązania

Nawet przy najlepszych chęciach, czasami coś może pójść nie tak. Nie martw się! Większość problemów z podłączaniem gramofonu do kina domowego jest typowa i ma proste rozwiązania. Z mojego doświadczenia wiem, że najczęściej chodzi o brak przedwzmacniacza lub problemy z uziemieniem.

Pomocy, dźwięk jest bardzo cichy i płaski! (Problem braku przedwzmacniacza)

To zdecydowanie najczęstszy problem, z jakim spotykają się użytkownicy. Dźwięk z gramofonu jest ledwo słyszalny, brakuje mu basu i dynamiki.

• Diagnoza: Ten problem niemal zawsze wskazuje na brak przedwzmacniacza gramofonowego w torze audio. Sygnał z wkładki gramofonowej jest zbyt słaby, by amplituner mógł go prawidłowo przetworzyć bez wstępnego wzmocnienia i korekcji RIAA.
• Rozwiązania:
  • Sprawdź gramofon: Upewnij się, czy Twój gramofon posiada wbudowany przedwzmacniacz i czy jest on aktywny (przełącznik ustawiony na "LINE").
  • Sprawdź amplituner: Jeśli gramofon nie ma wbudowanego preampa, a Twój amplituner ma wejście PHONO, upewnij się, że gramofon jest do niego podłączony, a Ty wybrałeś to źródło.
  • Kup zewnętrzny przedwzmacniacz: Jeśli gramofon nie ma wbudowanego preampa, a amplituner nie ma wejścia PHONO, musisz zakupić i prawidłowo podłączyć zewnętrzny przedwzmacniacz gramofonowy (patrz Scenariusz 2).

Słyszę głośne buczenie lub przydźwięk jak się go pozbyć? (Rola uziemienia)

Buczenie lub szum to kolejny bardzo powszechny problem, który potrafi skutecznie zepsuć przyjemność ze słuchania. Zazwyczaj jest to kwestia uziemienia.

• Diagnoza: Buczenie jest najczęściej spowodowane nieprawidłowym lub brakującym uziemieniem. Tworzy się tzw. pętla mas, która zbiera zakłócenia elektromagnetyczne.
• Rozwiązania:
  • Podłącz przewód GND: Upewnij się, że cienki przewód uziemiający (GND) z gramofonu jest prawidłowo podłączony do zacisku GND w amplitunerze lub zewnętrznym przedwzmacniaczu.
  • Sprawdź połączenia: Upewnij się, że wszystkie kable RCA są dobrze wpięte i nie ma luzów.
  • Odizoluj kable: Spróbuj odsunąć kable audio od kabli zasilających i innych źródeł zakłóceń (np. routerów Wi-Fi, transformatorów).
  • Zmień gniazdko: Czasami problemem może być samo gniazdko elektryczne. Spróbuj podłączyć sprzęt do innego gniazdka w tej samej fazie.
  • Użyj listwy z filtrem: Listwa zasilająca z filtrem przeciwzakłóceniowym może pomóc.

Dźwięk jest zniekształcony lub "charczy" gdzie leży przyczyna?

Jeśli dźwięk jest zniekształcony, charczy, a wokale brzmią nienaturalnie, przyczyny mogą być różne, często związane z mechaniką gramofonu.

• Możliwe przyczyny i ogólne wskazówki:
  • Uszkodzona lub zużyta igła/wkładka: Igła jest elementem eksploatacyjnym. Jeśli jest zużyta lub uszkodzona, może powodować zniekształcenia. Warto ją sprawdzić i ewentualnie wymienić.
  • Nieprawidłowy nacisk igły: Zbyt mały lub zbyt duży nacisk igły na płytę może prowadzić do zniekształceń. Sprawdź instrukcję gramofonu i ustaw prawidłowy nacisk za pomocą wagi gramofonowej lub wbudowanego mechanizmu.
  • Nieprawidłowy antiskating: Antiskating to mechanizm, który równoważy siłę odśrodkową działającą na igłę. Nieprawidłowe ustawienie może powodować nierównomierne zużycie igły i zniekształcenia.
  • Zabrudzona igła lub płyta: Kurz i brud na igle lub płycie mogą znacząco pogorszyć jakość dźwięku. Regularne czyszczenie jest kluczowe.
  • Uszkodzone kable: Rzadziej, ale uszkodzony kabel RCA może również być przyczyną zniekształceń.

Ustawienia i optymalizacja: jak wycisnąć maksimum jakości?

Po prawidłowym podłączeniu gramofonu, warto poświęcić chwilę na optymalizację ustawień amplitunera i samego gramofonu. Te drobne korekty mogą znacząco poprawić wrażenia słuchowe i pozwolić Ci w pełni docenić analogowe brzmienie winyli.

Tryb stereo czy "Pure Direct" które ustawienie amplitunera wybrać do słuchania muzyki?

Amplitunery kina domowego są zaprojektowane do przetwarzania wielokanałowego dźwięku filmowego, często z użyciem cyfrowych korekcji i efektów. Dla analogowej muzyki z gramofonu, takie przetwarzanie jest zazwyczaj niepożądane.

Moja rada: zawsze wybieraj tryb stereo lub, jeśli Twój amplituner go posiada, tryb "Pure Direct" lub "Direct". Te tryby omijają większość cyfrowego przetwarzania sygnału, często wyłączając również korekcję akustyki pomieszczenia czy inne efekty DSP. Dzięki temu sygnał analogowy z gramofonu jest przesyłany do wzmacniacza w możliwie najczystszej formie, co pozwala na wierniejsze odtworzenie oryginalnego brzmienia płyty.

Przeczytaj również: AirPods: Jak połączyć z każdym urządzeniem? Rozwiąż problemy!

Kilka słów o prawidłowej kalibracji gramofonu dla najlepszego brzmienia

Prawidłowa kalibracja gramofonu to podstawa dla uzyskania optymalnego brzmienia i długowieczności igły oraz płyt. Nawet jeśli Twój gramofon był fabrycznie skalibrowany, warto sprawdzić i ewentualnie skorygować kilka podstawowych parametrów:

• Nacisk igły (Tracking Force): To siła, z jaką igła naciska na płytę. Zbyt mały nacisk może powodować przeskakiwanie igły i zniekształcenia, zbyt duży przyspieszone zużycie igły i płyty.
• Antiskating: Kompensuje siłę odśrodkową, która ciągnie ramię gramofonu do środka płyty. Prawidłowe ustawienie zapewnia równomierne zużycie igły i lepszą separację kanałów.
• Azymut: Kąt, pod jakim igła styka się z rowkiem płyty. Wpływa na balans kanałów i czystość dźwięku.

Większość gramofonów ma instrukcje dotyczące kalibracji. Jeśli czujesz się niepewnie, poszukaj szczegółowych poradników online lub filmów instruktażowych dla Twojego konkretnego modelu. Pamiętaj, że dobrze skalibrowany gramofon to gwarancja najlepszych wrażeń słuchowych i dłuższego życia Twojej kolekcji winyli.
